Produktdetails:
|
| Werkzeug-Art: | APR-Tools | Anwendung: | Ölquelle-Prüfung u. Fertigstellungs-Operation |
|---|---|---|---|
| Material: | Legierter Stahl | Umkleidende Größe: | 7" - 7 5/8" Gehäuse |
| Standard: | NACE MR0175 | Arbeitsbedingung: | H2S-Service über 175oF |
| Funktions-Druck: | 10000Psi | Verbindung: | CAS Box X Pin |
| Hervorheben: | NACE MR0175 Abrufbare Umlaufventile,Tests für das wiederherstellbare Kreislaufventil,7'' Vollbohrung zurücknehmbares Kreislaufventil |
||

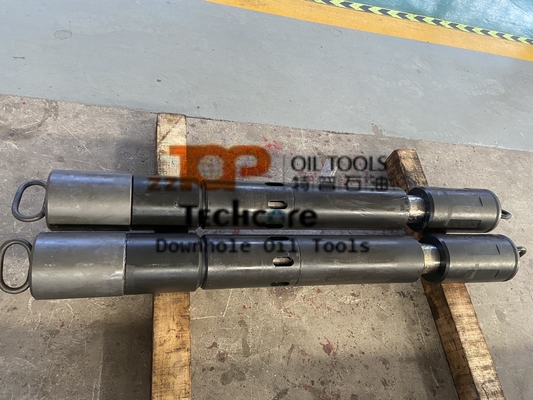

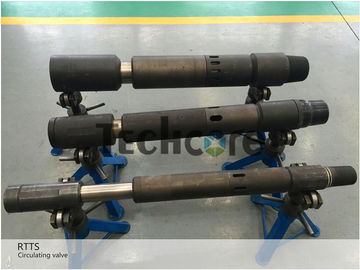

7" verteilendes Ventil-volle Bohrungs-wieder gutzumachendes verteilendes Ventil RTTS
Das verteilende Ventil RTTS ist ein volle Bohrungs-wieder gutzumachendes verteilendes Ventil in Halliburton-Art. Das verteilende Ventil RTTS wird Prüfungsschnur des Bohrrohrstranges mit RTTS-Verpacker beantragt und das verteilende Ventil RTTS kann geschlossen zugeschlossen werden, wenn der Verpacker unset, um Flüssigkeit um die Unterseite des Verpackers aufzuheben. Der volle gebohrte Entwurf des verteilenden Ventils RTTS lässt Schläuche-artige Gewehre und andere Drahtlinie Ausrüstung überschreiten.
Operation verteilenden Ventils RTTS
Wenn das verteilende Ventil RTTS in das Loch gelegt wird, muss das Ventil in der verschlossenen offenen Stelle sein. Der J-Schlitz im Verpackerkörperwiderstandblock (oder Ärmel schleppen) muss in die unset Position auch gelegt werden. Wenn das verteilende Ventil geöffnet ist, um aus das Loch herauszukommen, wird der Schläuche gesenkt, wendete sich an das Recht, und aufgehoben. Das Funktionsprinzip verteilenden Ventils RTTS basiert auf Ansatzbewegungen in einem J-Schlitz. Die Ansätze bewegen sich mit workstring Manipulation. Wenn der Ansatz in der oberen Position ist, ist das verteilende Ventil offen; wenn der Ansatz in der niedrigeren Position ist, ist das verteilende Ventil geschlossen.
Spezifikation verteilenden Ventils RTTS
| P/N: 108125667-007-75/8“ verteilendes Ventil RTTS | |
| Nennweite | 7" - 75/8" |
| IDm herein. | 2,375" (60mm) |
| Make-uplänge | 35,27" (895.9mm) |
| Strömungsquerschnitt | 1700mm2 |
| Bewerteter Arbeitsdruck | 70Mpa (10000psi) |
| Betriebstemperatur | -20°C~204C |
| Service | H2SNACEMR 0175 (über 175F) |
| Verbindungs-Faden | 31/2" WENN Kasten-Pin |
* das verteilende Ventil RTTS ist mit Halliburton-Art austauschbar
Prüfanweisungen ﹡ HSE-﹡ Sicherheit verteilenden Ventils RTTS
1. Wenn Sie jede Druckprüfung machen, müssen Sie Druck allmählich erhöhen. Wenn der Druck bis zu 20MPa ist, Griff an für eine Minute, jedes 10MPa ihn für eine Minute bis den veranschlagenden Druck dann halten;
2. Während des Durchführens der Druckprüfung, sollte das Werkzeug in die Schürfgrube gelegt werden und das schützende Brett auf dem Druckprüfungenstecker umfassen.
3.During der ganze Prozess, vergewissern sich des gesamten Testbetreibers, weg von Stecker und Gelenk zu halten, die möglicherweise hinabgleiten.
Bereich 4.Test sollte Isolierung, andere einstellen ausgenommen Betreiber nicht durfte Testgebiet eintragen.
5.If dort ist jedes im Testgebiet, es sollte die Isolierung einstellen und vermeidet Testproduktionsfliege weg vom Testgebiet.
* Bohrrohrstrang-Prüfungswerkzeuge sind für umkleidetes Loch, offenes Loch und dünnes Loch einschließlich verfügbar:
Wieder gutzumachender Verpacker der vollen Bohrung, volles gebohrtes wieder gutzumachendes verteilendes Ventil, voller gebohrter wieder gutzumachender Sicherheitsverbinder, Downholeprüfvorrichtungsventil, ausgewähltes Prüfvorrichtungsventil, LPR- N Ventil, omni Ventil, verteilendes Ventil des Mehrfachdurchlaufs, hydraulisches Glas, vertikaler Stoßdämpfer, Radialstoßdämpfer, verteilendes Ventil RD-Sicherheit, wieder gutzumachender Hochdruckverpacker mit Überbrückung, CHAMPIONS-Verpacker, IPO-Ventil, Schlauchschnurprüfventil, Ärmelart Abflussventil, Abbruchscheibenprobenehmer, Supersicherheitsventil mit Bedienfeld, BOP-Sicherheitsventil für Downholeoperation und so weiter.
